【病例解析】CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

2018年04月21日14:08  人气:-

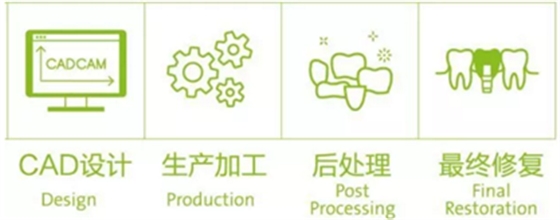

2018年3月27日,Straumann®CARES®综合的数字化解决方案将于中国深圳震撼上市!Straumann®CARES®作为综合的数字化解决方案,旨在为口腔医生和技师提供简洁精准的方式实现全数字化口腔诊疗。CARES®拥有包括扫描、切削和3D打印等全部流程。同时它也是高度整合,开放和模块化的,您可以根据情况灵活地进行组合实现最优的效果。


现在,请与小编一起,通过一篇病例,提前探知CARES®综合的数字化解决方案在临床上的优越表现吧。


CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

由奥地利 Sebastian Weber 撰写的临床病例报告

患者是一位上颌牙列缺失无牙颌女性患者,于 2014 年 1 月到奥地利克雷姆斯的多瑙河私立大学 (DPU) 牙科诊所就诊,要求种植修复。初次就诊时,在全面了解其病史、评估牙齿状况(上颌全口义齿、下颌前牙 34-44佩戴烤瓷桥修复体以及Perci精密附着体义齿)后,对该患者的治疗条件进行了综合评估分析。


患者拒绝任何形式的骨增量手术,明确要求采用与其下颌(Perci精密附着体)类似的治疗方案。


治疗计划

患者选择在14,12,22,24位点植入4颗种植体(Straumann® Roxolid® SLActive® BL士卓曼骨水平钛锆合金亲水种植体),Dolder杆卡固位的上颌覆盖义齿治疗方案。


为了最大程度利用现有骨量,需要一个全程引导式的种植外科手术导板。在“以修复为导向”的方案设计过程中,根据CBCT数据,对种植体与基台中心轴向之间可能的最大夹角进行计算。同时,计划拔除 21 牙位之前未发现的残根。该牙根之所以至今才检测到,是因为曲面断层片 (OPG) 上呈现出影像重叠(图 1)。

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图1)


外科手术

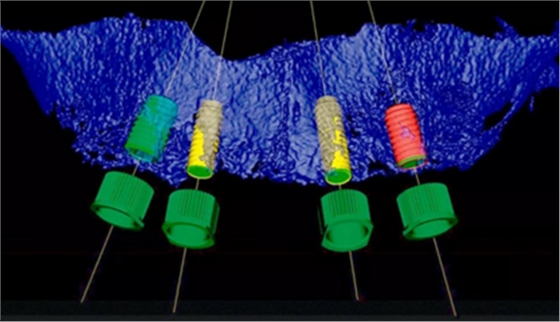

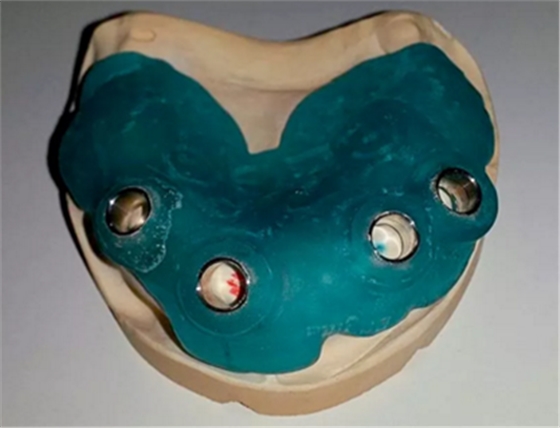

根据CBCT数据和石膏模型扫描数据进行数字化3D种植方案设计及种植手术导板设计(coDiagnostixTM)(图2),通过3D打印技术制作外科手术导板,同时将引导型套筒固定在导板中(图3)。

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图2)

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图3)

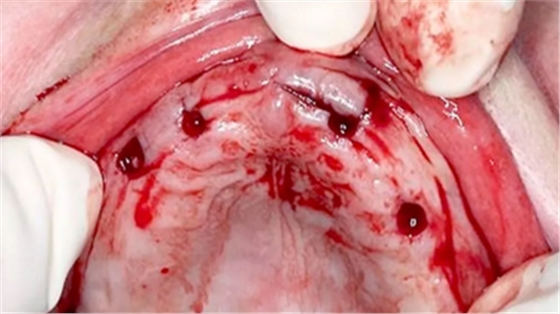

拔除残根(图 4),将导板完全覆盖在黏膜上(图 5),环切黏膜瓣(图 6)

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图4)

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图5)

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图6)

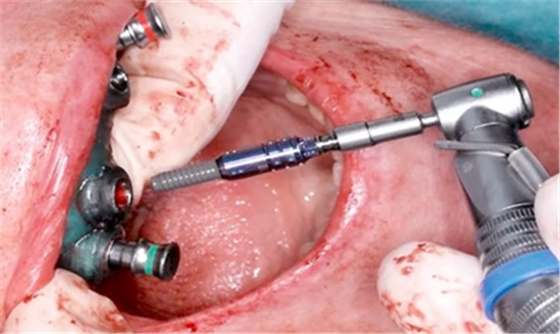

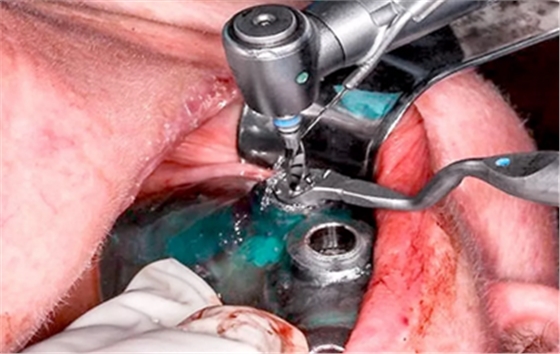

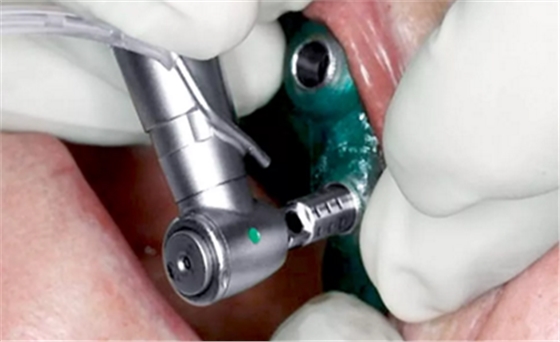

然后,分别预备种植床,并用固位钉固定外科导板。为了确保种植体的初始稳定性,穿过引导型套筒进行外侧骨板骨挤压术(图 7),逐级预备窝洞直到相应的种植体直径(图 8)。

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图7)

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图8)

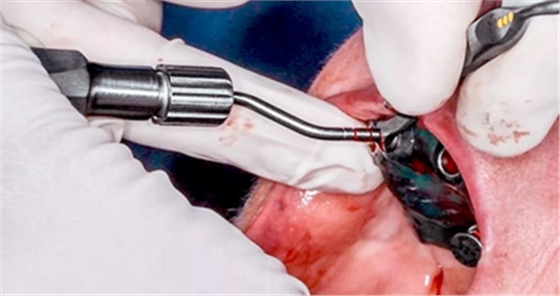

为了实现最佳稳定性,未进行攻丝。在导板引导下植入植体后(图 9),缝合创口,使用 1.5% 的洗必泰葡萄糖酸凝胶消毒杀菌。拔牙位点采用间断缝合处理。术后 10 天随访,拔牙位点和全部 4 个牙龈切口均已愈合良好。

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图9)


修复操作

4 个半月愈合期后,重新切开软组织暴露种植体,放置愈合基台。10 天后,愈合基台周围已形成稳定的软组织,制取开窗式种植体水平印模。在复诊时,用塑料杆卡检查模型的精确度。随后试戴新的义齿,以确定准确的可用空间,特别是杆卡的最大高度。

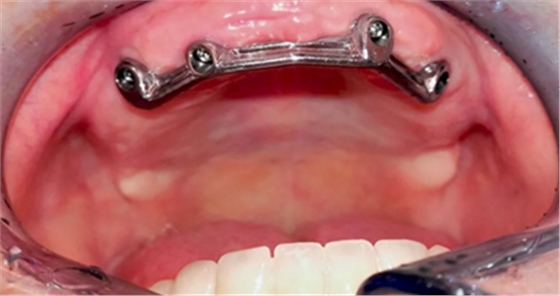

在下次就诊时,检查切削研磨后 Dolder 杆卡的就位,及密合度,防止种植体间的张力,确保新义齿有最佳的适合性(图 10)。

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图10)

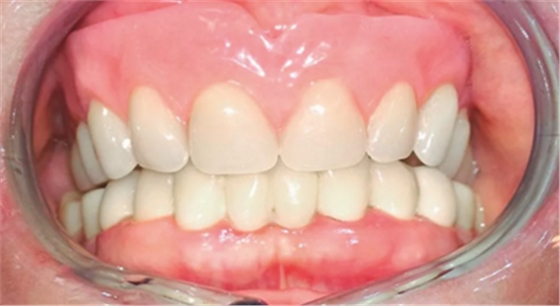

在对义齿的位置进行最终调整后,制作覆盖义齿(图11)。试戴覆盖义齿,达到咬合平面,临时决定暂时仅安装4个Preci附件中的2个,以便于患者更容易适应义齿。3周后将所有覆盖义齿中的配件安装完毕。

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例


(图11)


最终结果

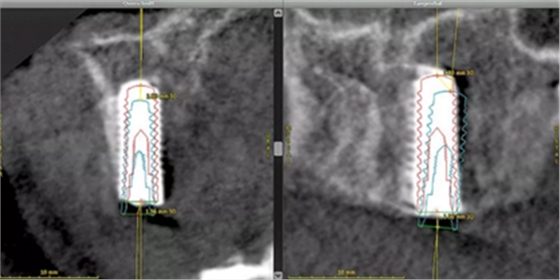

据有关文献,在使用CBCT辅助制作种植体导板时,种植体位置偏差为0.43mm,角度偏差4度。粘膜支持式导板误差为0.7-0.9mm之间,牙支持式外科导板往往表现出更高的精确度。但在该手术中,平均角度误差为1.78度,种植体体部和种植体顶端的3D偏置平均值分别为0.63mm和0.89mm,指数误差均在所需的范围内。以上数据经治疗评估工具 (coDiagnostixTM) 检查得出(图 12)。


CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

(图12)


结 论

以修复为导向的外科设计作为基本要素,通过数字化方式进行方案设计,利用3D打印导板为全程引导式种植体植入提供更高的精度保证,从而获得理想的种植体位置。


作 者 介 绍

CARES?综合的数字化解决方案---3D打印全程导板引导下植入病例一例

Sebastian Weber


奥地利,多瑙河畔,

克雷姆斯多瑙河私立大学牙科诊所


来源: 士卓曼
