藻酸盐印模材料是一种弹性不可逆的印模材料。

常用的有藻酸钠、藻酸钾、藻酸铵。

分为粉剂型和糊剂型两种，粉剂型与水调和使用，糊剂型与胶结剂配合使用。

目前临床上常用的量藻酸钾粉剂印模材料。该材料粒度细，富有弹性，制取的印模精确度高，使用方便（取模时只要将粉剂与水按比例混合即可使用）可用于各类修复治疗的印模制取。

一）用物准备：

1、托盘

2、调拌刀

3、橡皮碗

4、藻酸盐粉剂印模材料

5、检查盘

6、清水

7、量杯。

二）操作步骤

1. 准备用物

2. 评估环境

3. 洗手，戴口罩

4. 选择托盘（根据病人牙弓的大小，形态，高低的情况以及缺牙的数量）。

5. 将适量的粉放入橡皮碗内，加适量的水调拌。通常水粉比例为2：1

6. 用调拌刀在橡皮碗侧壁平压材料，开始10到20秒时轻轻调拌并转动橡皮碗 让水粉均匀混合，而后加快调和速度

7. 调拌时应注意橡皮碗应向同一方向转动，避免气泡产生。

8. 调和时间在30到40秒之间。

9. 将调拌好的印模材料收集在橡皮碗一侧，反复用刀挤压排气。

三）注意事项

1、印模材料调拌时，要保持调拌用具的清洁干燥，若调拌用具残留陈旧印模材料或石膏屑等物质，将影响材料的质量。

2、藻酸盐粉剂印模材料要严格按水粉比例及调和时间的要求调拌。调和时间不足，会使印模强度下降；调和时间过长，会破坏凝胶而同样造成强度下降。不能改变调和比例的方式去改变凝固时间。

调拌比例适当：通常水粉比2:1

调拌时间适当：一般30到40秒之间

3、调拌方法正确。加水粉的顺序不能错，先加水后加粉。

4、印模制取后应立即灌模，不能灌模时应将印模浸入2%的硫酸钾固定液中，数分钟后灌模

5、为了使所调材料取量适宜，在调拌材料前，应了解病人失牙的部位及数量，以决定所需材料的用量及材料放置托盘的主要部位。

例如:前牙缺失者，取模时材料应主要放置于托盘的前份，有牙列处材料可适当少些；单侧后牙缺失者，材料在缺失的部位稍多，其余部位略少；游离缺失及多个不相邻牙缺失，材料应多些。此外，还应根据所选择托盘的大小及用途决定所需材料的多少。一般情况下，取上颌印模较下颌印模的材料稍多，取工作模比对颌模材料多，全口印模较部分牙缺失的印模材料稍少，垫底则更少。

6、印模材料应储存在干燥、阴凉的环境中，使用后应注意密封，以免影响材料质量，同时应注意材料的有效期，防止材料失效造成浪费。

7、根据不同印模材料的调拌要求，合理掌握调拌时间，避免因气温过高、材料凝固过快，给操作带来困难，或气温低、材料凝固过慢，个病人带来不适。

8、橡皮碗、调拌刀使用后应清洗干净，并进行消毒处理，干燥后备用。

将调和完成的材料移置于托盘前，需将材料刮收于橡皮碗的一侧，并反复用调拌刀在碗内折叠，挤压排气。

置于上颌托盘时将材料形成团状，用调拌刀取出，从托盘的远中向近中方向推入，防止产生气泡。

置材料于下颌托盘时，将材料形成条状于调拌刀上，从托盘的一端向另一端旋转盛入。

堆放在托盘上的材料应表面光滑，均匀适量，无气泡。

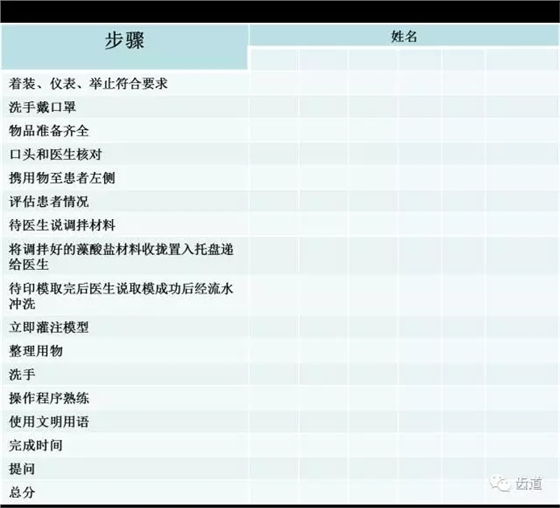

附：藻酸盐印模的材料调拌操作质量评分标准表

注：1.总分100分。2.重点项目如调拌材料稀稠度如过稀无法使用扣30分。3.计时从查对开始至制取印模止，完成时间为4分钟。

来源于齿道
