本次小课堂以CAMLOG® Promote Plus 种植体（?4.3, L13）为例，逐步讲解种植体闭合式和开窗式取模流程，并对常见问题进行解答。

1、CAMLOG闭合式印模杆产品特点：

a. 闭合式印模杆（图1）螺丝就位拧紧时，螺丝顶端可与印模杆顶部齐平，可用肉眼判断是否就位（图2）。

图1：闭合式印模杆

图2：印模杆螺丝完全就位图示

b. 闭合式印模杆配有机翼状的印模帽，取下口内托盘时可将印模帽与印模材一同取出，印模帽的特殊设计可起到抗旋转、防止印模材回弹、使印模杆精准就位的作用，可提高闭合式取模的精确度。

c. 闭合式印模杆分为标准型与平台转移型（PS 型），为美学修复提供多种解决方案。

2、闭合式取模过程

步骤1：

取下愈合基台，将闭合式印模杆旋入种植体，旋紧印模杆螺丝，直至螺丝顶端与印模杆顶部齐平，即可确认印模杆已经完全就位。

步骤2：

闭合式印模杆完全就位后（图3），将印模帽佩戴在上面（卡槽就位），将带有印模材的托盘置入口内，等待印模材凝固（图4）。

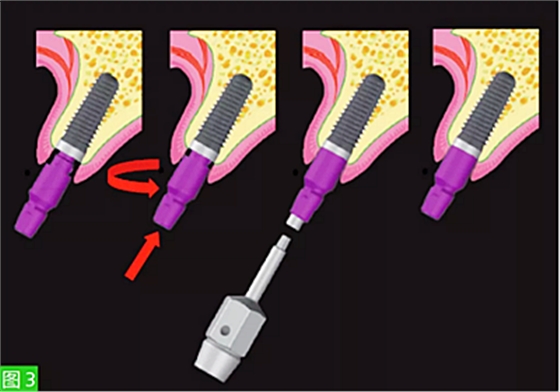

图3：连接闭合式印模杆

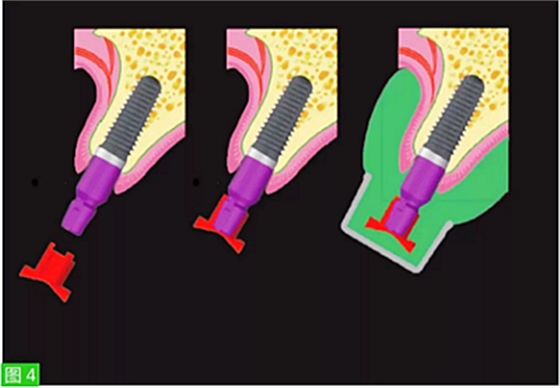

图4：安装印模帽

步骤3：

待印模材凝固后，从口内取出托盘，嵌在印模材内的印模帽被一同取出。口外将闭合式印模杆与种植体替代体连接后，将印模杆反插入嵌在印模材中的印模帽内即可（图5-6）。

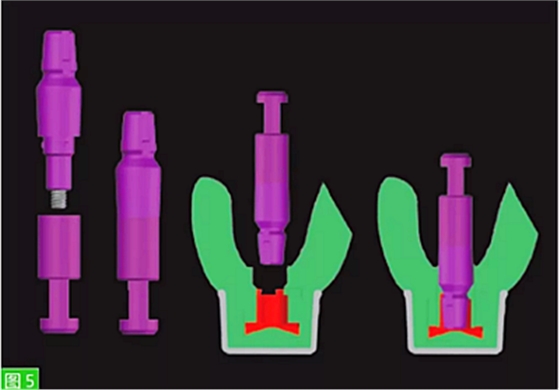

图5：连接替代体，反插闭合式印模杆

图6： 口内连接闭合式印模杆。M. Stimmelmayr德国

3、CAMLOG开窗式印模杆产品特点

a. 在患者开口度小的情况下，可用六角扳手将印模杆螺丝截断3mm，进行精确开窗式取模。

b. 开窗式印模杆分为标准型与平台转移型（PS 型），为美学修复提供多种解决方案。

4、开窗式取模过程

步骤1： 取下愈合基台，将开窗式印模杆旋入种植体，旋紧印模杆螺丝（图7）。

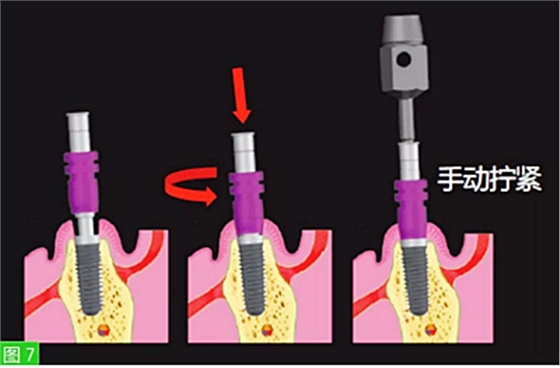

图7：连接开窗式印模杆

步骤2： 开窗式印模杆完全就位后，将带有印模材的个性化托盘置入口内，等待印模材凝固后，用六角扳手将开窗式印模杆的螺丝旋松，嵌入印模材内的开窗式印模杆连同个性化托盘一同从口内取出。最后在托盘内连接种植体替代体与开窗式印模杆（图8-10）。

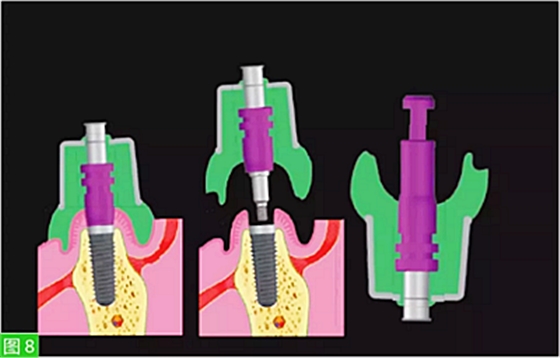

图8：口内取出托盘，连接替代体

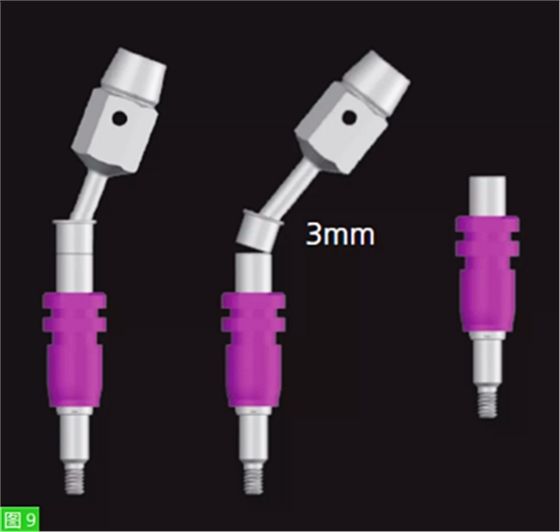

图9：用六角扳手截断3mm高的螺丝高度

图10：口内图9：用六角扳手截断3mm高的螺丝高度。 连接开窗式印模杆。M. Stimmelmayr，德国

5、CAMLOG 印模杆使用小贴士

Q

Camlog 印模杆的型号怎样选择？

A

为了方便种植医生及助手选择使用，只需要选取与种植体直径相同的印模杆直径即可。

Q

Camlog 印模杆在口内与种植体连接好后，需要拍根尖片确认就位位置吗？

A

闭合式取模：闭合式印模杆的螺丝充分旋入后，螺丝顶端与印模杆顶端平齐时，可判断为此印模杆已经完全就位，可以用肉眼判断，无需拍根尖片确认。开窗式印模：连接好开窗式印模杆螺丝后，也需要拍根尖片确认就位位置。但相比于其他常规印模杆，Camlog 种植系统特有的三向方槽“ 管套管” 的连接方式，可大大增加修复配件的就位手感，减少连接误差。

重要提示：具有平台转移功能的PS 型印模杆不提供?3.3 窄颈种植体的适用型号，此时可使用?3.3 直径的标准型印模杆进行取模。

信息来源：世界牙科技术
