扭力扳手说明书

【产品名称】扭力扳手

【型号规格】DS-500

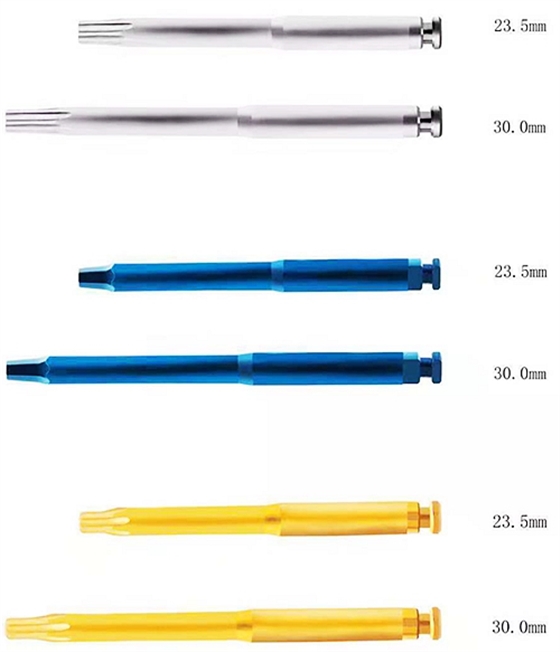

【产品结构】由扭力扳手和螺丝起组成。

【预期用途】可用于种植体植入后，安装基台，牙冠，取模等。

【安装和使用说明】

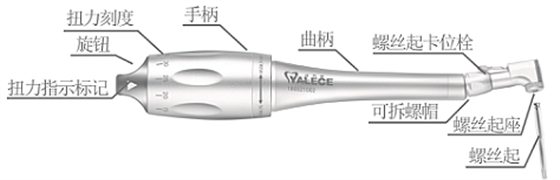

产品各部位介绍如图1

图1

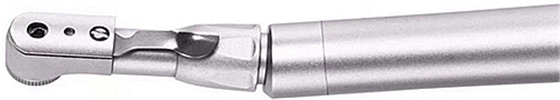

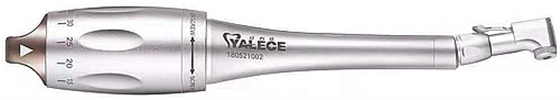

1. 将螺丝起卡位栓逆时针向外推出（图2），然后将螺丝起插入螺丝起座，螺丝起插入有防呆设计，需按一定方向才能完全插到位。螺丝起到位后顺时针推螺丝起卡位柱卡住螺丝起（图3）

图2

  图3

2. 旋动旋钮，使扭力指示标记到需要的扭矩刻度处。DS-500扭力扳手有10N.CM，15N.CM，20N.CM，25N.CM，30N.CM，35N.CM等 6个扭矩输出档位可调节，图4示例输出扭矩15N.CM。

图4

3. 将螺丝起放入螺丝孔内，左手捏住曲柄，并向下压使螺丝起靠紧螺丝。右手缓慢顺时针旋动手柄即可拧紧螺丝。反之，逆时针旋动手柄即可以拧松螺丝。拧紧螺丝时，当听到“咔”的一声，即表示输出扭力进行保护。扭力扳手不会输出过大的扭力。

【产品性能】扭力扳手的报讯装置达到预置扭矩时，必须能够清晰的报讯。

【清洁和灭菌】该产品为非无菌包装，可重复使用。使用前须清洁和消毒。使用后，将可拆螺丝起座和螺丝起从扳手主体拆下。如图5。

图 5

在温水下彻底清洁各个部件。目视检查部件，待部件完全干燥后，在132℃-135℃（270℉-275℉）的温度下进行3分钟的蒸汽灭菌。

【产品维护和保养方法】

1. 使用前，请检查本产品，确保扳手的正常使用。

2. 反复使用时，请注意按本说明书的“清洁和灭菌”进行清洁消毒。

3. 本产品请不要保存在高温潮湿，有灰尘的环境中，并避免日光直接照射。

【储存和运输条件】

储存温度20℃~40℃, 相对湿度40%-80%。运输过程中不能淋雨，按包装盒提示向上摆放。

【注意事项】

1. 残留在扳手中的血液可能导致其不能正常工作。每次使用后，应彻底清洁扳手可拆头部。

2. 切勿超过基台螺丝的建议最大修复拧紧扭矩，基台过度拧紧可能导致螺丝破裂。

3. 产品寿命终结如需进行报废，请按照国家对此类产品的相关要求进行处理。

4. 本产品生产及使用过程都不会产生对人体或环境有害的物质。

5. 使用本产品的操作人员，应该是具有相应执业资格和接受过产品操作培训的专业人员。使用前，应再次仔细阅读本说明书所有内容。

6. 本产品只能按照其预期用途进行操作使用。

7. 扭力扳手属于牙科种植专用工具，我们不建议也不允许用户或其他非我司授权的人员自行拆装。

【使用期限】5年（5000次）
