泽康高透氧化锆修复， 要求内冠壁的最低厚度是多少？

?很多牙医和技师都很关心，全瓷氧化锆修复，内冠壁的最低厚度是多少？以下是一些参数供参考。

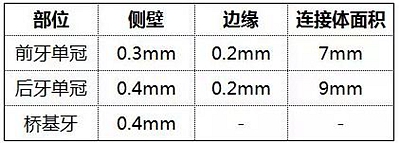

通过上表， 我们可以看到，内冠壁的厚度在肩台处最低可以达到0.2mm。 这个数据不仅适合泽康普通氧化锆，也适合高透氧化锆，因为两者的强度是一致的。

所以，牙医如果选用高透作为基底冠采用全锆修复，在备牙的时候，至少要留出以上这些空间。如果采用常规修复的话，备牙的时候还必须留出堆瓷的空间。一般情况下，颌面要留出1mm左右的堆瓷空间，以确保美观和强度。邻面的堆瓷空间可略微小一点。

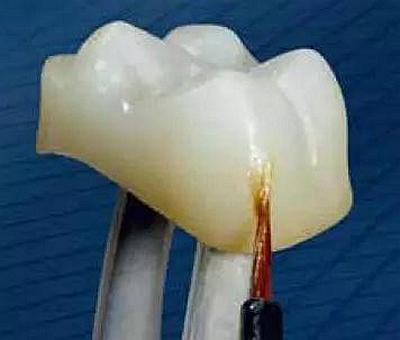

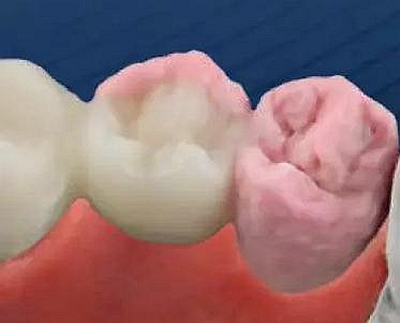

全锆修复，表面染色

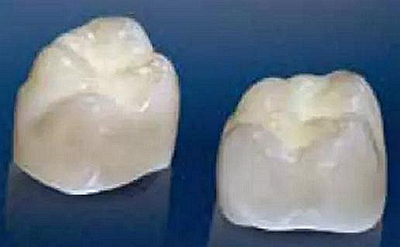

全饰面/部分饰面修复，表面堆瓷

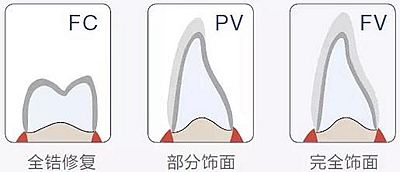

泽康高透氧化锆的饰面方式有3钟，牙医可以根据具体情况来确定备牙量 (内冠壁的厚度+饰面层的厚度)

泽康高透氧化锆通透性增加了， 强度会降低吗？

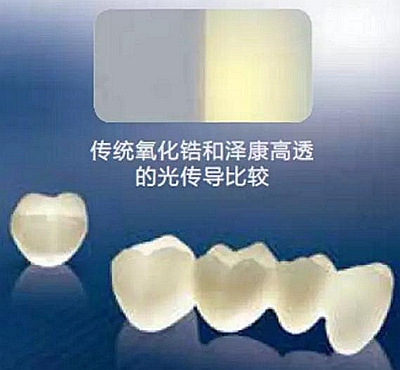

按照通常的理解，往往全瓷材料通透性增加了，其强度就会降低。泽康高透氧化锆同比普通氧化锆，通透性增加了，强度降低了吗？

答案为不是！

增加氧化铝的含量不是获得更高透明度的唯一的途径。我们可以观察到在泽康材料中低于2%的氧化铝含量其实对氧化锆的物理性能影响微乎其微。

对于获得更高透明度，烧结温度和烧结周期更为重要。

CERCON 泽康和 CERCON ht（泽康高透）的技术参数:

热膨胀系数（TEC）

10.5 μm/m·K(25–500°C)

挠曲强度

1200MPa(3点弯曲)

弹性模量（MOE）

210GPa

成分

ZrO2 92%

Y2O3 5%

HfO2<2%

AlO2,SiO2<1%

来源：锦冠桥义齿
