细说印模材料之藻酸盐类印模材料
口腔印模是用于记录或重现口腔组织外形以及关系的阴模。取制口腔印模时选用的材料称为口腔印模材料 (oral impression material)。口腔印模的制取，是口腔修复工作中的首次工序，其质量直接关系到最终的修复效果。本文详细介绍藻酸盐类印模材料相关知识。
一、藻酸盐类印模材料特点
弹性不可逆水胶体印模材料
流动性、弹性、可塑性
与模型材料不发生化学变化
尺寸变化不大
使用方便
价格低廉
国内应用最广泛
ThemeGallery is a Design Digital Content & Contents mall developed by Guild Design Inc.

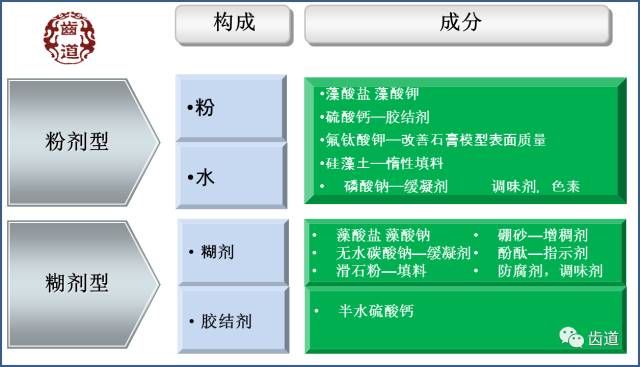

一）藻酸：无水D-甘露糖醛酸的聚合体

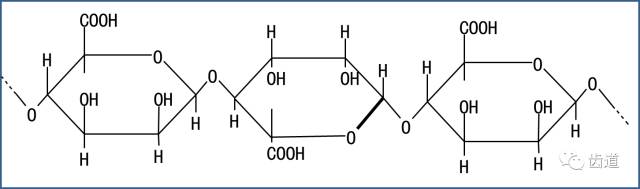

D—甘露糖醛酸结构式
D—甘露糖醛酸结构式
二）藻酸盐：藻酸与碱反应 NaOH/KOH
1、与水反应 溶胶
2、溶胶黏稠与分子量成正比
3、加入辅助材料

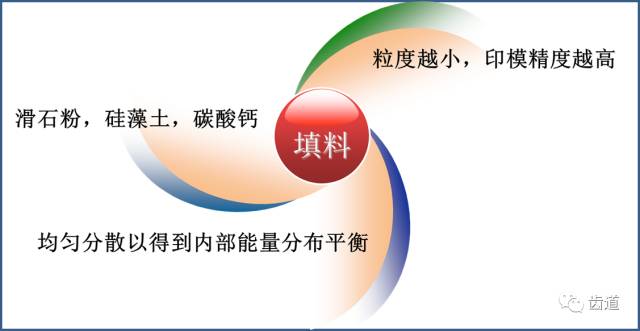

三）填料

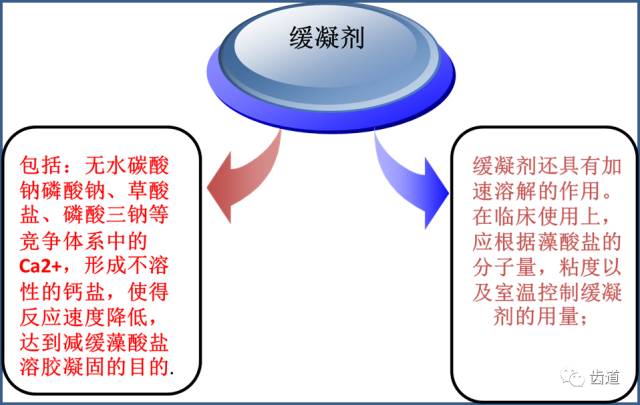

四）缓凝剂

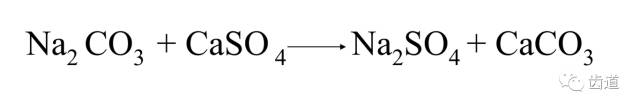

Na2CO3+CaSO4 →Na2SO4+CaCO3↓
五)、其它成分
一）凝固时间
1、指材料开始调和直至获得必要弹性以便分离取下模型的时间
2、快凝型印模材料：工作时间不小于 45s, 凝固时间1～2 min
常规型印模材料：工作时间不小于 60s, 凝固时间2～4.5 min
调和后都必须放在托盘内并迅速取模；
3、ADA标准规定室温20~22度，藻酸盐印模材料的凝固时间为2-5分钟。
* 影响凝固时间的因素：
1、缓凝剂的添加量
2、调和材料混合比例 — 胶结剂比例 水粉比
3、温度 — 临床工作中可通过改变温度的方法来调整印模材料的凝固时间
二）流动性、弹性及强度
尺寸稳定性
1、藻酸盐在调拌合适时在溶胶状态具有良好的流动性
2、藻酸盐印模材料的弹性恢复性较差
3、我国国家标准和ADA规定藻酸盐印模材料的强度不低于0.35MPa，通常为0.5~0.9MPa.
三）尺寸稳定性
1、水胶体缺点：体积不稳定
2、渗润和凝溢
凝固后的藻酸盐印模材料含有大量的水分，水分减少时印模的体积发生收缩干裂，凝溢；反之，接触水后进一步吸水导致体积膨胀，渗润。
3、印模制取完毕应立即灌注模型
四）与模型石膏的配伍性：
1、印模首先需用冷水冲洗去除唾液和血液，然后消毒。
2、灌制石膏模型前，应去除印模表面渗出物
3、石膏模型凝固后，应将模型和印模尽快地分离。
五）可消毒性：在调和时水中加入消毒剂，喷雾消毒，2%强化戊二醛或1%次氯酸钠浸泡10-30分钟，体积变化在0.1%以内
七、应用

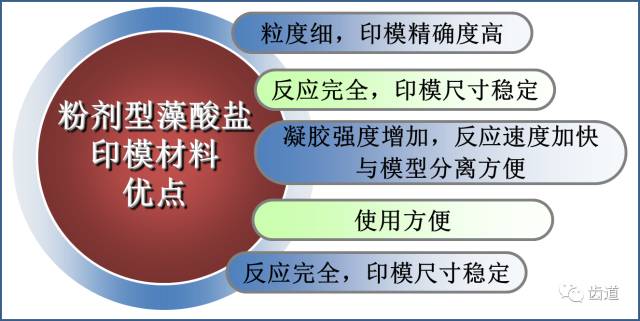

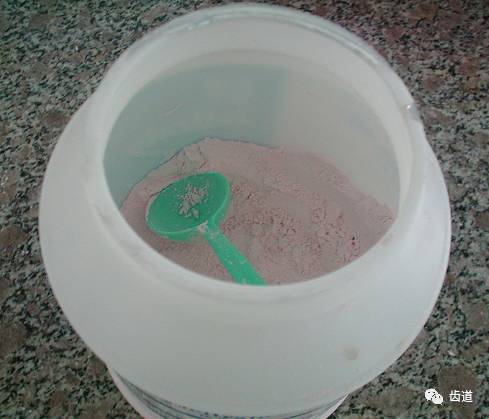

一）粉剂型的应用
1. 按厂商说明书推荐的比例，水粉比2:1
2. 调合时间：30～45s
3. 印模在口中凝固1.5-2min取出，冲洗晾干后立即灌注，1小时后去除印模
4. 注意消毒
5. 材料贮存时防潮，密封及避免温度过高
二）糊剂型的应用
取制印模时，按糊剂与胶结剂体积比1:1～2:1在橡皮碗内均匀搅拌，装入印模托盘，放入口腔3～5分钟凝固后，取出即成印模
八、藻酸盐类印模材料使用七大注意事项
调拌工具要清洁
调拌比例应适当
调和时间应适当
调拌方法有讲究
取模操作要规范
立即灌注模型
贮存应注意
来源于齿道
