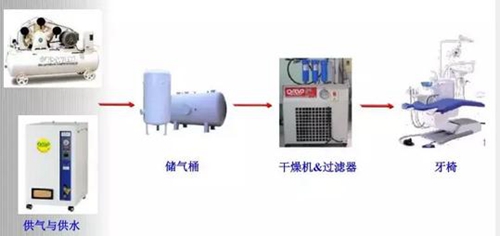

齿科院所核心设备系统关系图

空压机、储气桶、干燥机&精密过滤器、牙椅

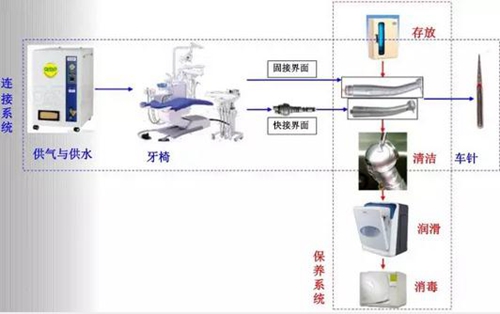

牙科系统关系图

核心系统介绍

1，空压机介绍

用途:藉由空压机吸入周遭大气经过空气压缩机压缩后输出压缩空气供给牙椅使用。

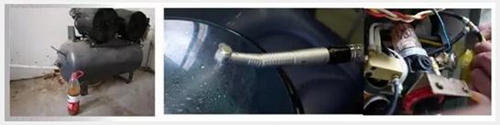

空气压缩机所供应的压缩空气中不能带有水份、机械油和粉尘颗粒杂质。影响：若粉尘侵入轴承中，将影响高速运转降低寿命。水分与机械油会乳化产生酸，会腐蚀手机零配件及涡轮叶。

注意事项:由于大气中充满不饱和水蒸气、粉尘、油质等，经压缩后所产生的压缩空气中含油及水份等杂质，需每天排水。

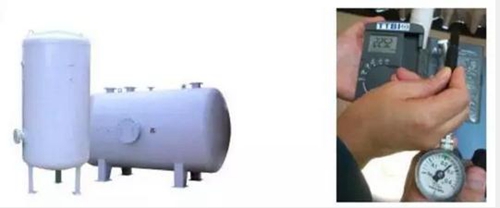

2，储气桶介绍

用途:储气桶用途是将空压机刚打出来的压缩空气，储放置储气桶内进行稳压。

注意事项:压缩空气未进行稳压(未安装储气桶)，牙椅的输出压力会有压力差。

3，干燥机&精密过滤器介绍

用途:冷冻式干燥机利用冷冻干燥原理，来除去压缩空气中的水分。管路精密过滤器用以过滤压缩空气中的油份、粉尘及气味等。

注意事项:未安装干燥机及管路精密过滤器，牙椅内部管路容易脆化，手机轴承寿命减短。

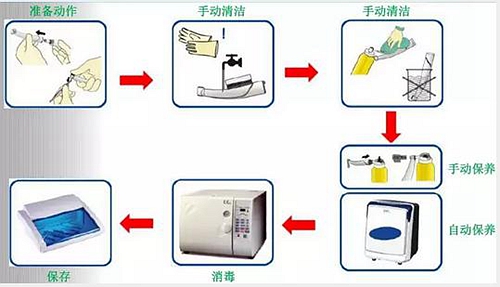

牙科手机保养流程

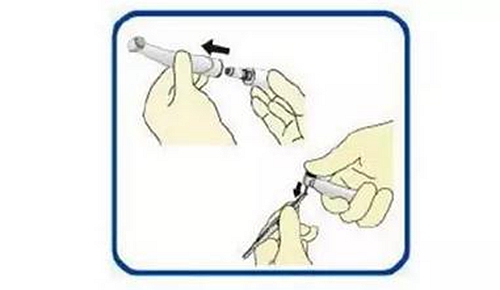

准备动作

清洁牙科手机之前，请先确保您穿着适宜的防护衣。请带着手套先将牙科手机从快接头上移除(或是从马达上移除低速弯手机)，使用专用钳子/镊子取出车针或是其他附件。并使用纸巾或面纸轻轻擦拭牙科手机表面，去除表面上的有机物。

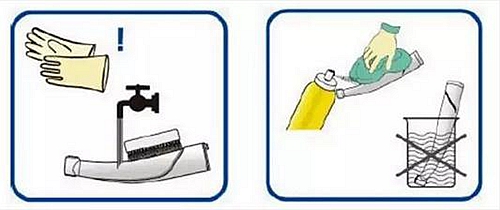

手动清洁

首先，使用常温流动的自来水，清洁牙科手机的外部表面，使用消毒液擦拭牙科手机机身。

建议：使用不超过38℃的可饮用水，并辅以专用刷子轻刷外观。

注意:请勿在超声波清洗槽内进行清洗动作。

建议:若有热清洗消毒器，请参考产品使用指南并遵循指示，将牙科手机放置于仪器内。

注意:请勿将牙科手机浸泡于消毒液内。

清洁喷水孔：若使用的水质未经过滤，喷水孔可能会被水中的杂质堵塞。

注意：喷水孔被堵塞，会造成治疗过程当中冷却不足而过热，导致牙齿受损。因此，我们建议您定期使用水气孔清洁针(图1)来清洁手机喷水孔，启动冷却气，稍微运转涡轮叶片。

清洁光源表面：为了避免表面(图2)的刮伤，先用空气枪将所有脏污颗粒吹落。在消毒前，用棉纱或软布沾酒精擦拭手机表面。

手动保养

1，高速手机

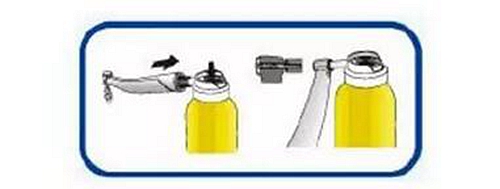

1.大力且均匀地摇晃牙科手机保养油罐。2.将合适的喷嘴接在保养油罐上。

3.直立的握住保养油罐，并将喷嘴放置于牙科手机后端，牙科手机前端朝着纸巾或面纸。

4.按压保养油罐约1~2秒的時间，使保养油顺滑的在手机内部进行润滑(或是直到多余的油被吹进入纸巾)。

5.最后使用干纸巾擦拭掉牙科手机表面多余的油。

6.插上车针后接于手机导管上，踩脚踏板运转约5~10秒，将多余的保养油排出，松开踏板后，手机能持续运转4~6秒，这才是正常现象！(如无此现象，表示轴承已有损坏现象)

2，低速手机

1.后部马达为动力输出机构，请在尾端进气孔滴入保养油，每天一次。

2.  直机在尾端插入原厂E-type套筒喷入保养油，每天一次。

3.  弯机尾端插入原厂E-type套筒喷入保养油，每天一次。

4. 低速手机滴喷油后请装到治疗台上，踏脚踏板5~10秒，将多余的保养油排出。

5.  进高温高压清毒前，必须执行上述要点。

※注意事项：如使用手机保养机时，请先插上车针后，再进行保养程序。

3，筒夹

为了维护筒夹系统的功能，需定期的在牙科手机头部(车针孔上)直接地注入保养油进行维护流程。

完成清洁保养后，将手机置入包装袋并封口。

建议:为了更彻底的清洁与润滑手机所有零部件，有效提升手机的使用寿命，请使用TTcare  100+注油机进行润滑、保养。

4，TTcare  100+注油机

使用注油机可将手机内部污物充分冲洗洁净，并同时进行多支手机的润滑保养。使用保养机可避免院所内的环境污染，并且缩短手机保养润滑的处理时间。

LCD屏幕显示；

可同时自动清洗维护三支手机；

每把手机清洁注油仅需15秒，节省时间；

保持每次维护品质一致性；

适用各厂家手机用的接头；

动作简单,任何人均可快速操作；

可在无压缩空气下进行清洁过程；

驱动马达设计,让运行过程稳定更有效率；

手机筒夹养护装置，延长筒夹寿命；

注油罐设计:每罐油可对400-500支手机进行良好维护，费用低廉，控油精确，节省费用。且使用保养油罐，不会造成添加保养油时漏出的困扰。

消毒

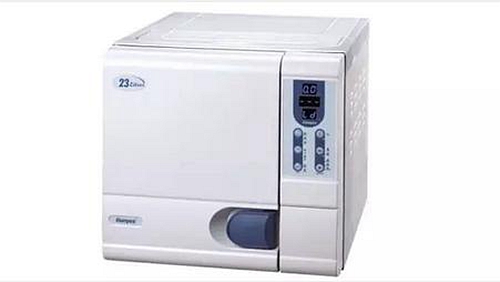

将牙科手机置于真空高压消毒锅中进行消毒程序。

注意:如果您使用的是一般灭菌器，请不要使用包装袋。

请勿在真空高压灭菌器中使用干燥循环。

警告:即使在干燥循环阶段，温度不可超过于140℃ (284℉)。

•  消毒设备注意事项：

表面擦洗及浸泡、紫外线、干热式消毒、化学消毒，前4种仅适用于手机表面的消毒灭菌，而不能杀灭手机内部的病源微生物，化学消毒法还存在着对人体的刺激和对手机部件的腐蚀等问题，因此，我们认为高温高压消毒为最适合牙科手机使用消毒方式。

高温高压消毒操作前一定要先清洗润滑，排出手机内的唾液、血液、碎屑，避免因高温导致凝结硬化，并装入包装袋然后进行高温高压消毒。

摄氏134℃消毒设定时间为15分钟；摄氏121℃消毒设定时间为20分钟。

水质：请使用蒸馏水，避免泄压阀阻塞。

紫外线箱保存

消毒程序结束后，从高压灭菌器中取出牙科手机，随后将其放置于无尘无菌的容器中进行保存。

检测设备

钻针筛选器

选用符合ISO规范之车针。

绿:测试车针直度，通过表示合格，车针沒有弯曲。

红:测试车针直径，通过表示车针直径过小。

适用于高速手机专用车针(?1.59-?1.60 mm)。

适用于低速手机专用车针(?2.334-?2.350 mm)。

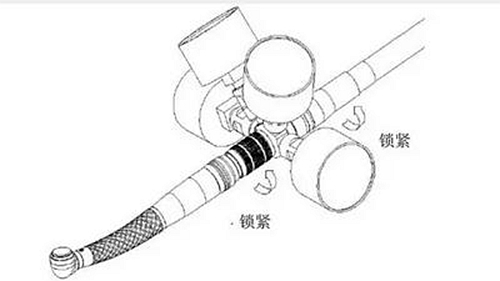

四环表

检查牙椅设定是否满足手机规范的最佳工具。

参考:各型高速手机进气压力源对照表

请依照各手机品牌之型号及额定建议气压大小，调整之。

高速手机：

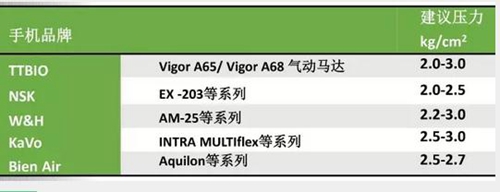

参考:  各型气动马达进气压力源对照表

请依照各手机品牌之型号及额定建议气压大小，调整之。

低速手机：

雷虎手机（TTBIO）简介

雷虎采用最高级别与最严格的性能保证系统来制造最高质量的牙科手机，以确保每一支雷虎手机在每位牙医师的专业使用下，发挥最高效能，同时降低工作疲劳。

雷虎以医师的需求为出发，创造超高扭力、轻量化、低噪音、耐用且符合人体工学设计的牙科手机，满足专业与舒适操作的需求。

高精密特殊钢锻造成型手机头，具有高结构强度与轻量化优点，外型简单利落，经久耐用，配合雷虎专利的增压型转子动力系统（TBS）造就最大输出扭力。高效能四孔喷水系统，可大幅提升冷却效果。此外，高强度与轻量化的结构设计，有效减轻手机重量，使医师久握而不觉得疲劳，提升舒适的操作体验。

雷虎建立以客户为导向的服务流程，提供消费者及时与专业的服务，包含OEM/ODM客制化服务、产品准时送达服务、以及完善的售后服务系统。是牙医最忠实的服务伙伴。
