注油机 QUATTROcare PLUS 2124A

（一）安装喷雾罐

当您安装或者替换喷雾罐时，请戴护目镜。

请留意喷雾罐上的安全数据表。

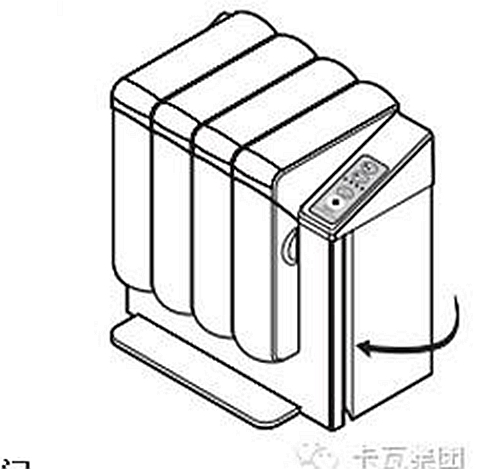

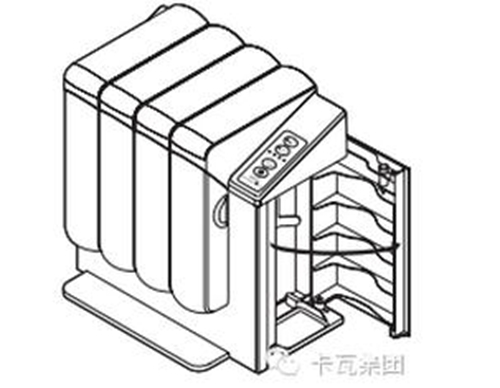

1. 打开注油机的侧门。

2.将固定架往外拉，呈斜向位置方便安装喷雾罐。

3.如图示方向将喷雾罐放到固定架上，瓶口对准螺旋纹借口。

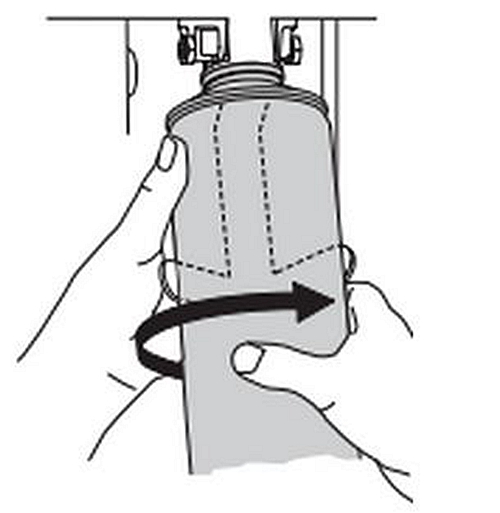

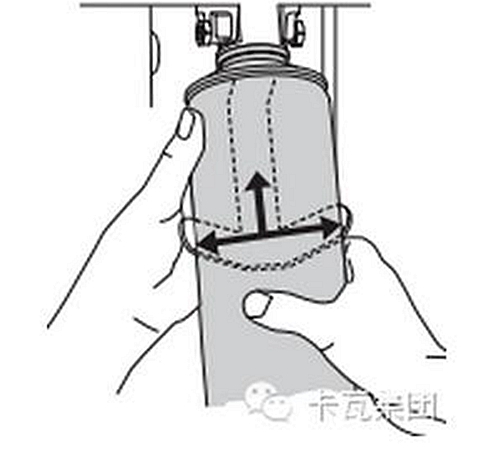

4.双手握住喷雾罐以箭头所示方向（顺时针方向）拧紧。

注意：只有KaVo原装的喷雾罐才能在注油机上正常使用。

5.检查螺纹连接是否正确。

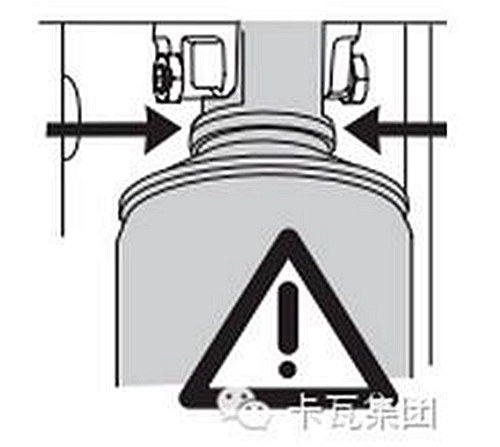

注意：可以通过视觉，触觉，听觉判断喷雾罐安装是否到位，有无泄漏。

6.将喷雾罐和固定架一起推回到垂直位置。

7.关上注油机的侧门

(二)取下喷雾罐

1.打开注油机的侧门。

2.将喷雾罐和固定架往外拉。

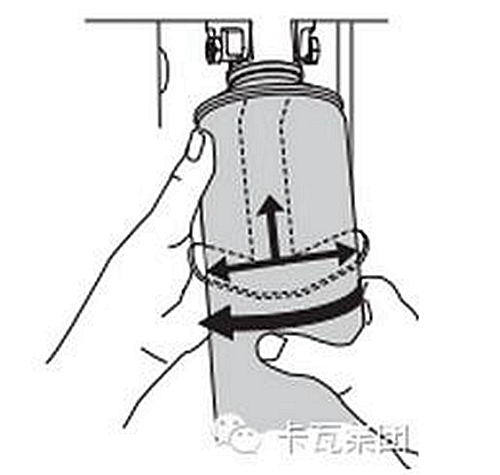

3.双手握住喷雾罐，沿逆时针方向将喷雾罐旋下。

4.关上注油机的侧门。

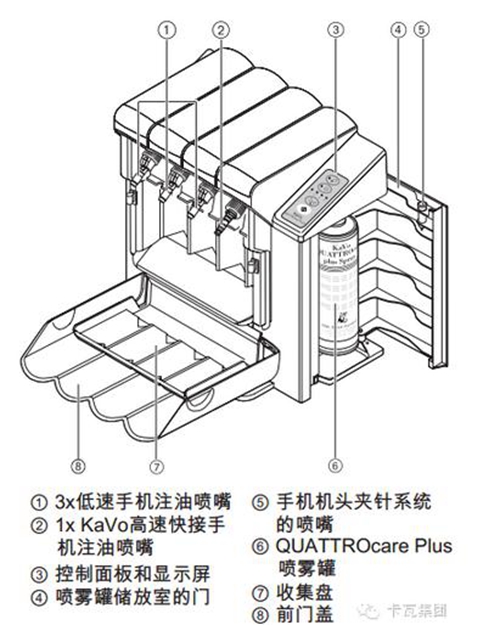

(三)控制面板

(四)打开前门盖

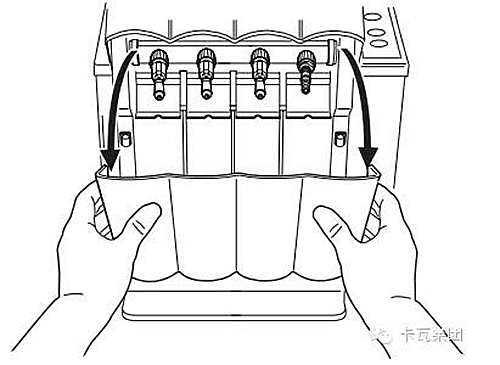

1. 抓在前门盖左右两侧的凹槽，向外拉开，并使前门盖平放于桌面

（五）安装手机

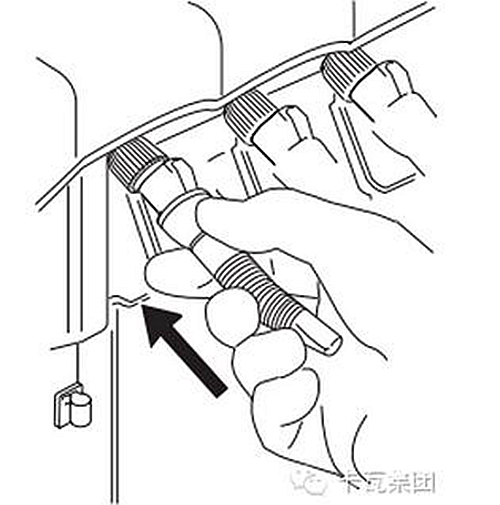

1. 将KaVo快接式手机安装到最右边的MULTIflex高速喷嘴上，确保安装到位。

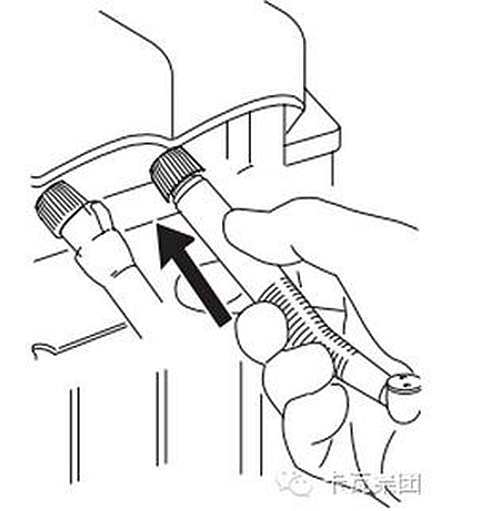

2.将低速直手机和弯手机安装到低速手机注油喷嘴上（具体位置请对照实物，一般是左边三个或中间两个)。

3.如果您有KaVo可拆卸机头的低速弯手机，可通过特制的喷嘴（0.411.7941)将可拆卸机头也安装到注油机上注油。

关上前门盖。

（六）开始注油

主开关开启的时候，LED灯③会亮。

1.按下开始按钮⑤。

注油过程结束后，连接了手机的喷嘴对应的LED灯③会亮，并有声音信号提示。此时可打开前门盖取下手机。

注意

喷雾罐指示灯①亮起时，表示喷雾罐已经空了或者喷雾罐安装有问题。

注意

注油机QUATTROcare PLUS 2124 A只有配合KaVo原装的喷雾罐才能正常使用。

2.打开前门盖，LED指示灯会自动熄灭。

（七）取下手机

注意

在取下手机前，先将手机表面擦拭干净。

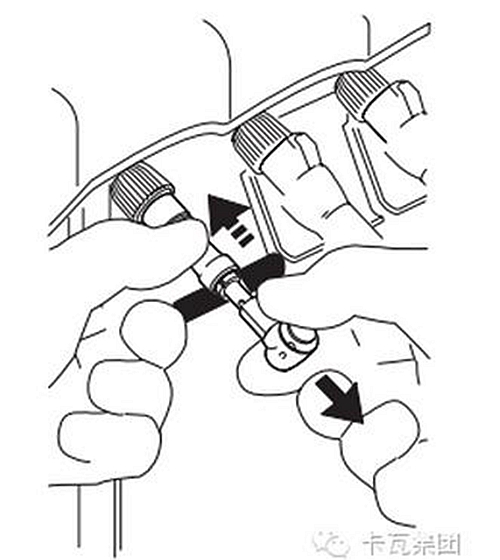

1. 按照喷嘴的长轴方向取下高速手机。

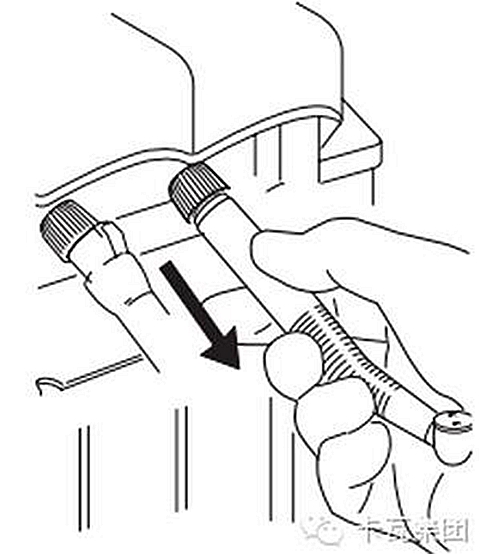

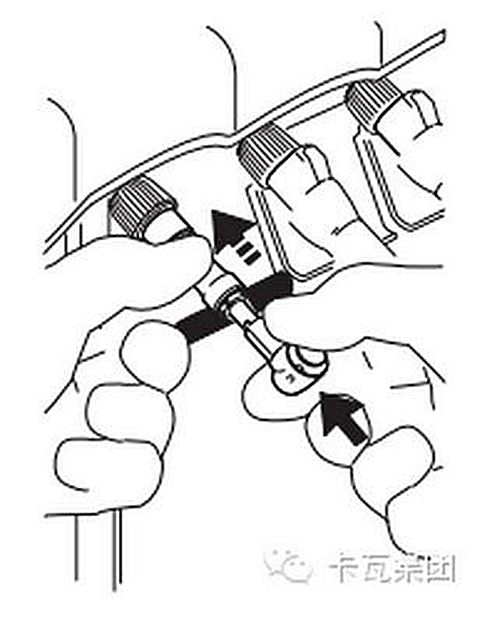

2.取低速手机时，大拇指先按住闩锁，同时其余手指握住手机并沿喷嘴长轴方向往外取下手机。

3.取可拆卸机头时，左手往回推住喷嘴，右手取下机头。

（八）夹针系统的维护

1.关上前门盖，按住夹针系统按钮④至少3秒钟，直到喷雾罐指示灯①连续闪烁3次,此时设备进入夹针系统注油模式。

2.把夹针系统注油的小喷嘴安装到KaVo高速快接手机喷嘴（最右边那个）上，手机机头装车针的洞对准小喷嘴的口并按紧，按下注油开始按钮，等待注油结束。

注意

给夹针系统注油时，用纸巾抱住机头后盖，以防油喷到人身上或其他地方。

注意

退出夹针系统注油模式。

方法1：按一下喷嘴下面的触控挡板，即回到普通模式。

方法2：3分钟无任何操作，设备会自动调换到普通模式。
